电池测试仪
型号:
ANBTS7500系列
应用:
锂电池的单电池、电池模组、电池包的生产、入库、出库环节的品质管控
产品概述 产品特点 产品应用 技术规格
产品概述

■  艾诺仪器公司ANBTS7500系列电池测试仪,采用1kHz交流恒流源和四端法测量锂电池交流内阻(ACIR)和开路电压(OCV),为锂电池的单电池、电池模组、电池包的生产、入库、出库环节的品质管控提供可靠的检测工具。

■  ANBTS7503电池测试仪,提供6V/60V/100V/300V多档开路电压,3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ多档交流内阻测试。测试仪适用于消费电池、动力电池、电池组和电池包的交流内阻和开路电压测试。
■  ANBTS7510电池测试仪, 提供6V/60V/100V/300V/1000V多档开路电压,3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ多档交流内阻测试。测试仪适用于800V高压动力电池、储能电池的交流内阻和开路电压测试。
■  ANBTS7520电池测试仪, 提供6V/60V/100V/300V/1000V/2000V多档开路电压,3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ多档交流内阻测试。测试仪适用于高压动力电池、储能电池的交流内阻和开路电压测试。

产品特点

■  高精测试

电池内阻0.1uΩ-3.1kΩ,0.5%精度,7档测量。
开路电压10uV-1100V,0.01%精度,多档测量。




■  比较器功能:
电池内阻和开路电压具有比较器功能开关,可分别设置电阻和电压的上下限值,补偿测试。



■  测试可靠:
交流四端法测试,4mm直径同轴触点、抗干扰测试电缆。

接触检测功能,程控防火花设计。

■  使用便捷:

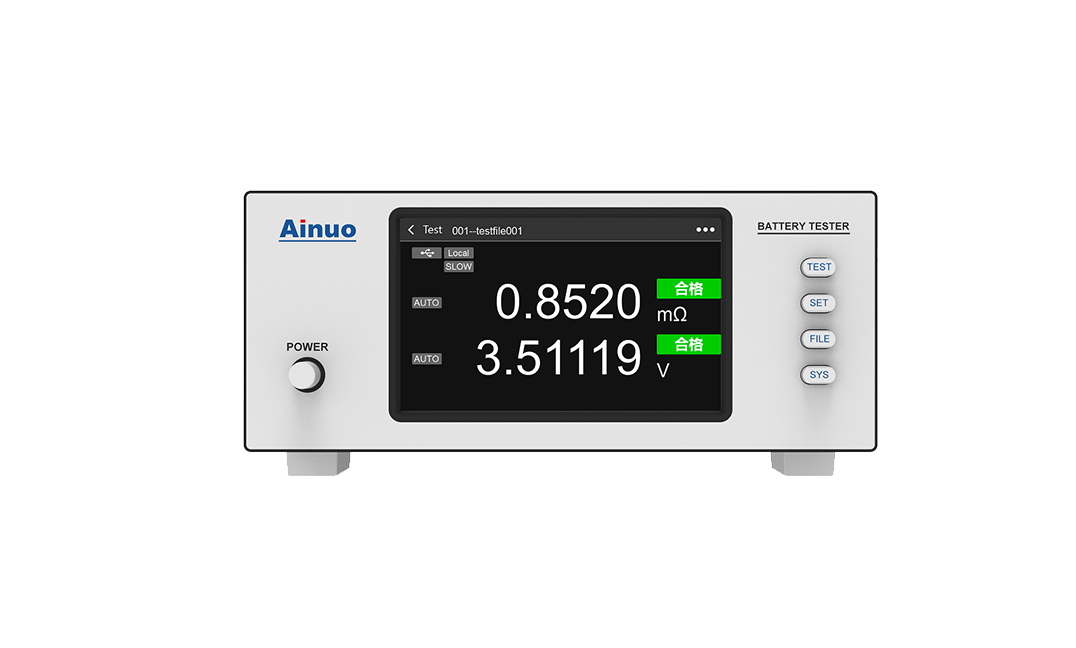

触摸屏操作、视窗菜单。

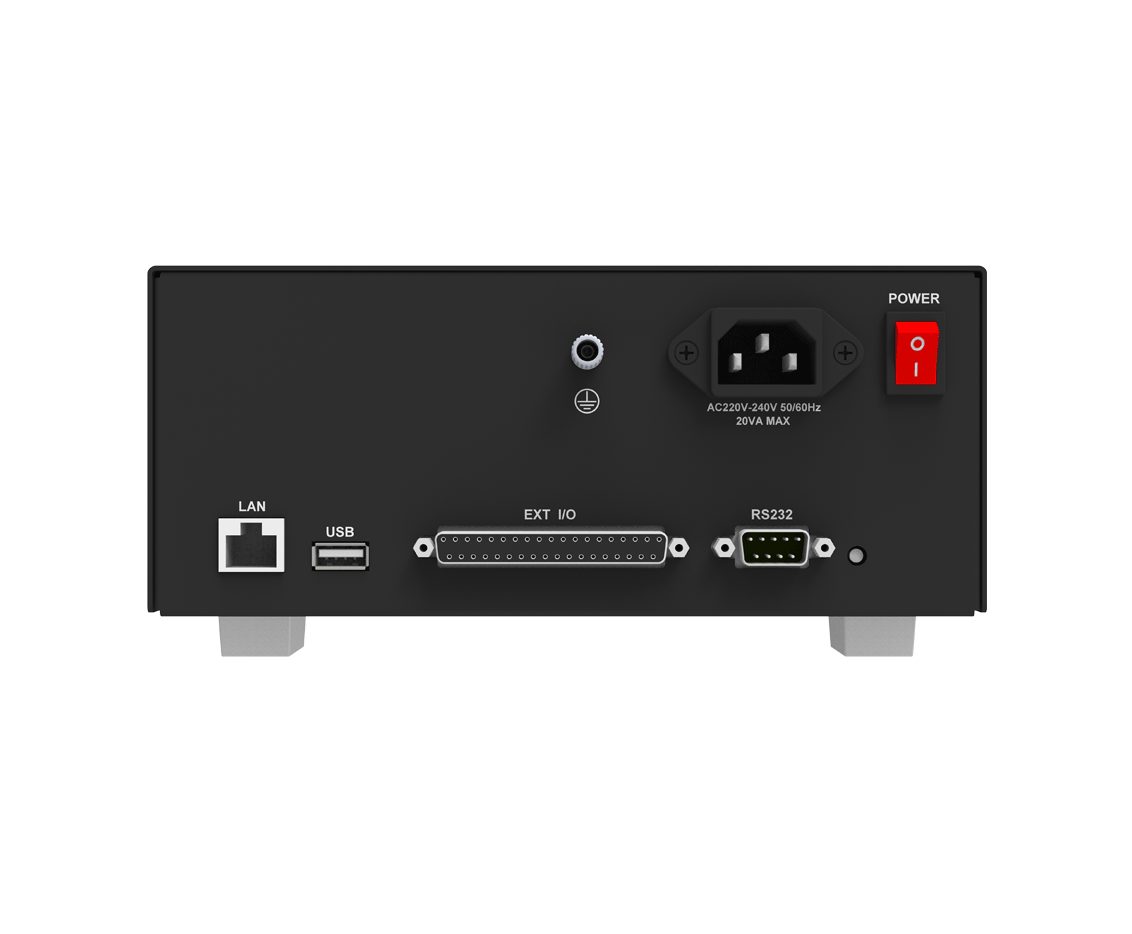

LAN/RS232通信接口、外部I/0接口、USB数据存储与拷贝。


产品应用

锂电池的单电池、电池模组、电池包的生产、入库、出库环节的品质管控

技术规格

产品型号

ANBTS7501

ANBTS7503

ANBTS7510

ANBTS7520

功能配置

MAX100V、ACR

MAX300V、ACR

MAX1000V、ACR

MAX2000V、ACR

交流内阻

测量方法

交流4端子法

电流频率

1kHz±0.2Hz

电阻量程

3mΩ

30mΩ

300mΩ

30Ω

300Ω

3000Ω

最大示值

3.1000mΩ

31.000mΩ

310.00mΩ

3.1000Ω

31.000Ω

310.00Ω

3100.0Ω

电阻分辨率

0.1uΩ

1uΩ

10uΩ

100uΩ

1mΩ

10mΩ

100mΩ

测量电流

100mA

10mA

1mA

100uA

10uA

电阻精度

3 mΩ档:±(0.5% ×读数值 + 10 字) ;3 mΩ以上档:±(0.5% ×读数值 + 5 字)

直流电压

电压量程

6V

60V

100V

300V

1000V

2000V

电压分辨率

10 μ V

100 μ V

1 m V

 1 mV

10mV

10mV

最大示值

±6.00000V

±60.0000V

±100.000V

±310.000V

±1100.00V

±2000.00V

电压精度

± (0.01% ×读数值 + 3 字)

± (0.05% ×读数值 + 3 字)

面板功能

触屏操作、测试条件存储100组,具备开路侦测、比较器、速度选择、档位选择、功能选择等功能

接口功能

RS232、LAN、I/O

使用环境

使用环境:0℃-40℃、80%rh以下(无凝结);精度保证环境:23℃±5℃、80%rh以下(无凝结)

电源规格

AC220V±10%,50Hz/60Hz,20VA

外形尺寸

BTS7503/BTS7501:213*88*300(W*H*D,mm)

BTS7520/BTS7510:258*88*336(W*H*D,mm)
