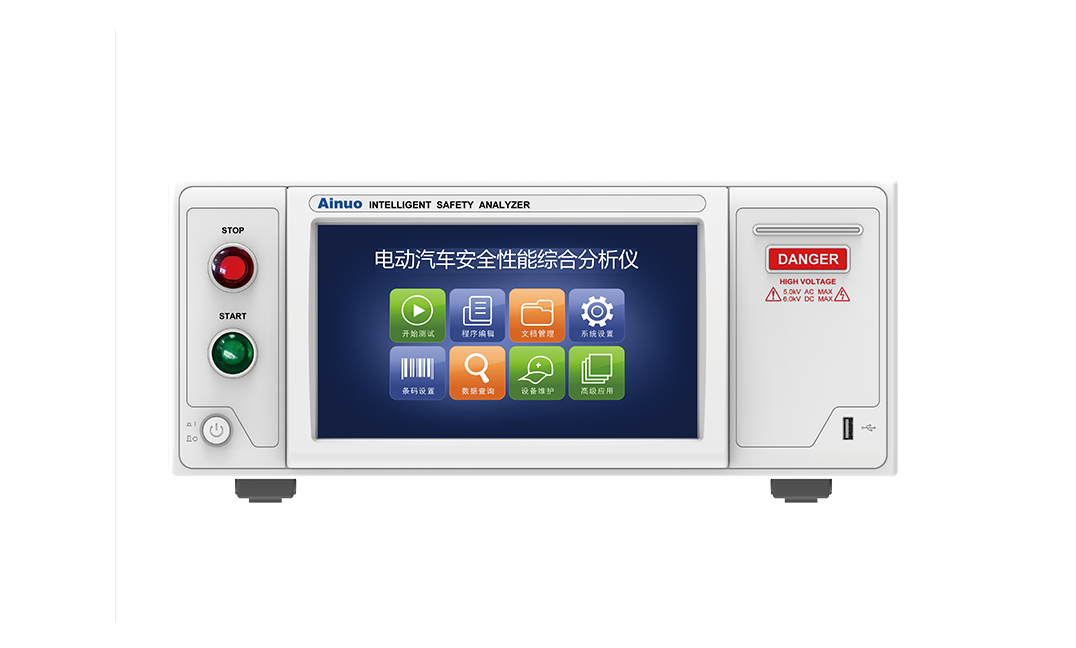

新能源汽车安规综合分析仪
型号:
AN166X系列
应用:
新能源汽车
产品概述 产品特点 产品应用 技术规格
产品概述

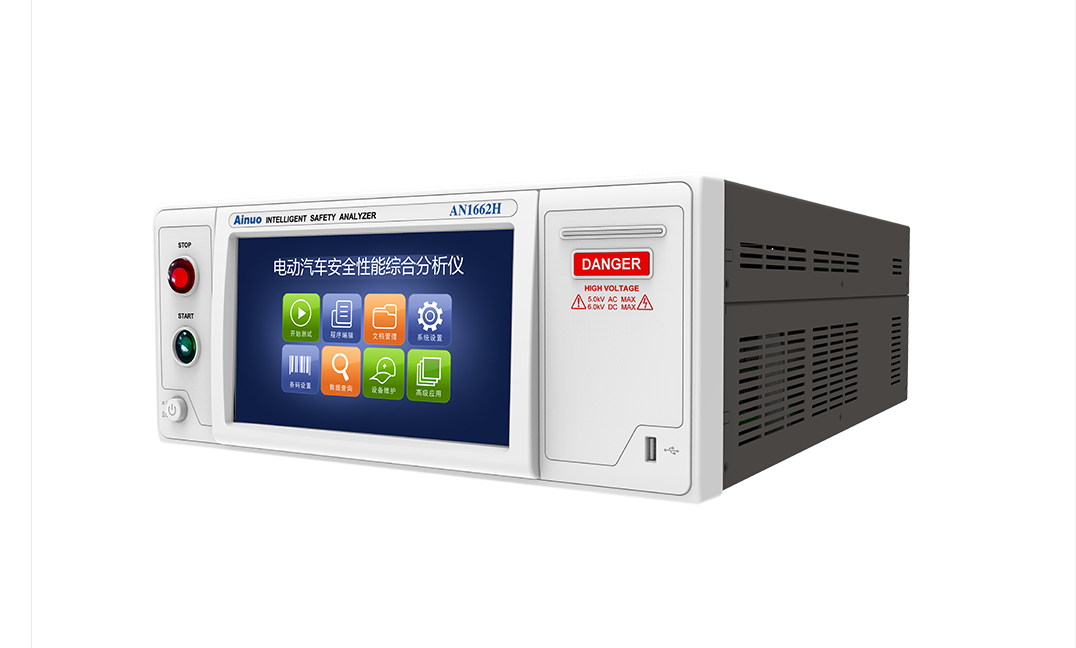

■   AN1662H系列新能源汽车安规综合分析仪、AN1662SD系列新能源汽车安全性能综合测试系统符合GB18384-2020电动汽车安全要求、GB38032-2020电动客车安全要求。AN1660B系列新能源汽车运行安全性能测试仪是针对新能源汽车运行安全性能检验规程的要求而设计。

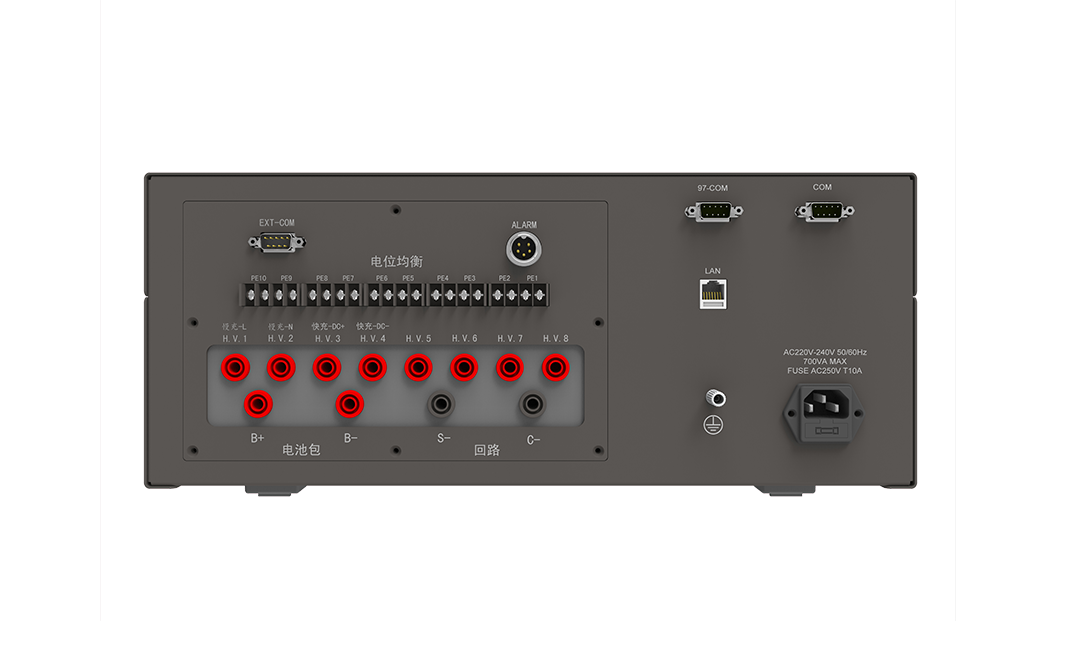

■   AN1662H系列分析仪具备整车绝缘、绝缘电阻、绝缘监测、电位均衡测试功能,可选配交流耐压、直流耐压、直流低电阻等其他功能,支持多通道耐压、多通道电位均衡扫描测试;通过交流充电枪、直流充电枪、电平台测试夹、高压部件测试夹等测试附件,一次性完成测试连接,可以自动或手动完成各步骤安规测试。

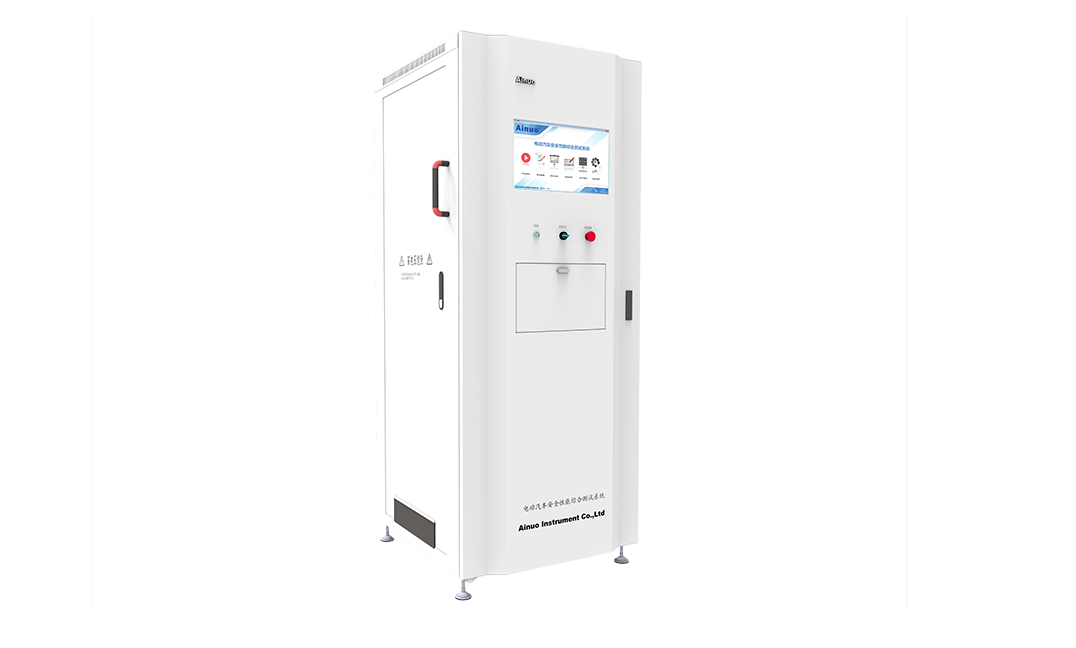

■   AN1662SD系列测试系统集成了AN1662H系列的测试功能,通过工控机/ESRS测控软件、随行装置与遥控测试,实现新能源汽车安规的自动化、信息化、智能化测试流程。


产品特点

●   系统特点

■   电动车四合一安规测试,并具有很好的系统扩展性

■   一台主机集成多种功能,测试速度快,安规精度高

■   多通道扫描,一次接线,可完成全部安规测试项目


●   硬件特点

■   支持无线扫码,自动识别车型,自动调取测试程序。

■   支持CAN通讯,根据测试项目自动预置车辆状态。

■   定制专用测试随行装置、远程测控面板、测试附件。


●   软件特点

■   电动汽车安全测试项目流程化设置,支持自动和手动混合测试。

■   本地存储测试信息,不限制保存数量,生命周期内全保存记录。

■   预留多种数据库MES对接,满足测试条件下载、测试数据上传。

■   软件测控系统支持数据查询、筛选、导出,支持用户权限管理。

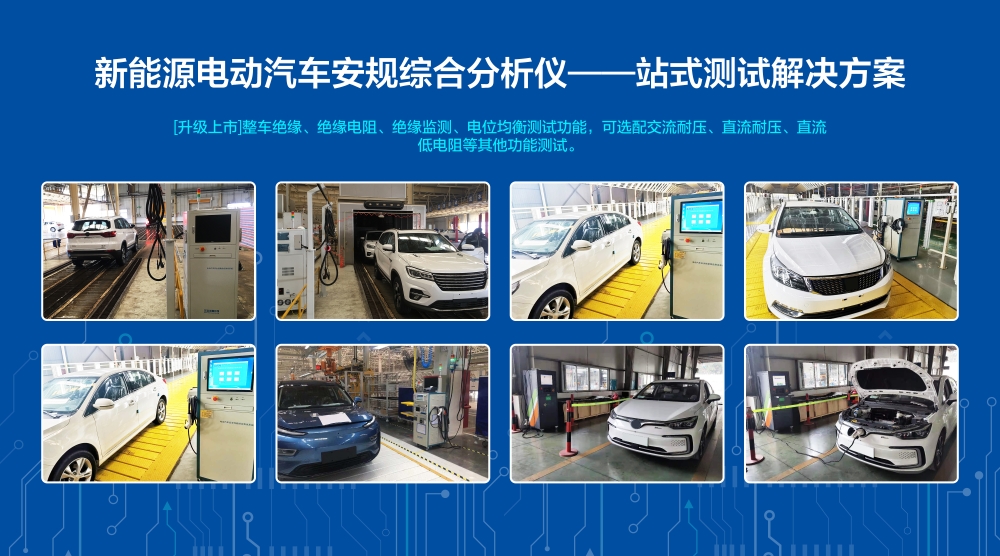

产品应用

■  新能源汽车

技术规格

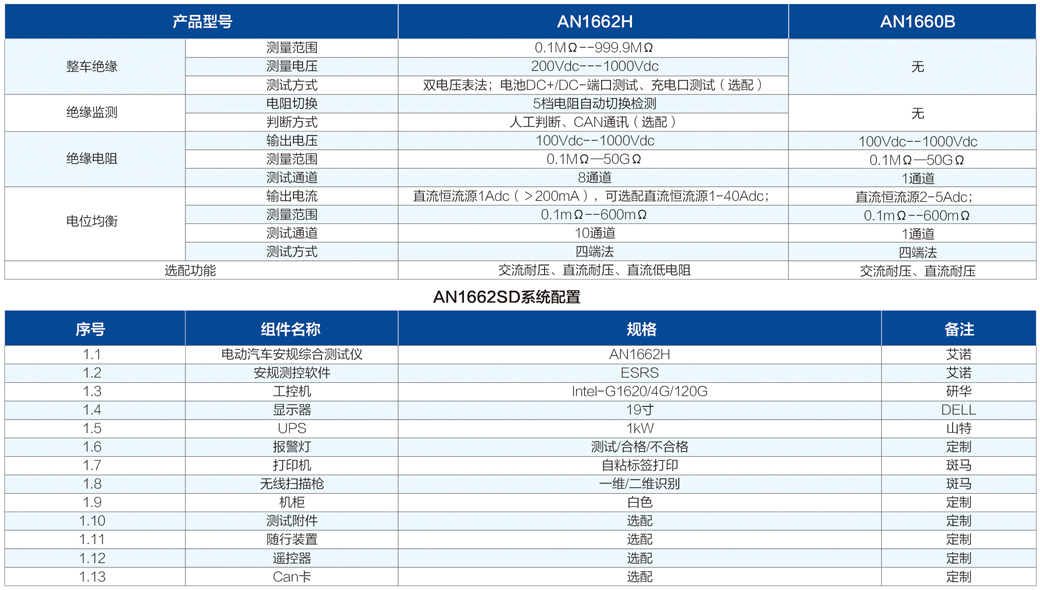

AN1662H、AN1660B功能指标


产品型号

AN1662H

AN1660B

整车绝缘

测量范围

0.1MΩ--999.9MΩ

测量电压

200Vdc---1000Vdc

测试方式

双电压表法;电池DC+/DC-端口测试、充电口测试(选配)

绝缘监测

电阻切换

5档电阻自动切换检测

判断方式

人工判断、CAN通讯(选配)

绝缘电阻

输出电压

100Vdc--1000Vdc

100Vdc--1000Vdc

测量范围

0.1MΩ—50GΩ

0.1MΩ—50GΩ

测试通道

8通道

1通道

电位均衡

输出电流

直流恒流源1Adc(>200mA),可选配直流恒流源1-40Adc;

直流恒流源2-5Adc;

测量范围

0.1mΩ--600mΩ

0.1mΩ--600mΩ

测试通道

10通道

1通道

测试方式

四端法

四端法

选配功能

交流耐压、直流耐压、直流低电阻

交流耐压、直流耐压

AN1662SD系统配置


序号组件名称规格备注
1.1电动汽车安规综合测试仪AN1662H艾诺
1.2安规测控软件ESRS艾诺
1.3工控机Intel-G1620/4G/120G研华
1.4显示器19寸DELL
1.5UPS1kW山特
1.6报警灯测试/合格/不合格定制
1.7打印机自粘标签打印斑马
1.8无线扫描枪一维/二维识别斑马
1.9机柜白色定制
1.10测试附件选配定制
1.11随行装置选配定制
1.12遥控器选配定制
1.13Can卡选配定制
