可回馈电网模拟电源 ANRGS系列
技术参数:
交流、直流、交流+直流电源输出模式
应用:
光伏、风能等新能源行业开发测试,适用于逆变器的测试及验证。
产品概述 产品特点 产品应用 技术规格
产品概述

  ANRGS系列可回馈电网模拟电源,采用SPWM技术、FPGA数字处理技术和大功率开关电源技术,可输出交流、直流、交流+直流电源,为交流负载、直流负载和整流型负载等,提供精密的电源输入。电源具备100%能量回馈电网功能,能够四象限运行,可大量节省能源消耗以降低运行成本;能够设置波形开关机角度,供测试浪涌电流及输出维持时间,还可设定电压及频率的变动率,用来扫描待测物电源输入规格范围。电源可以模拟市电异常瞬升、瞬降、短路、抖动等现象,模拟市电波形失真,还能够提供精确且快速的电力参数的测量。可回馈电网模拟电源ANRGS系列,电源输出品质专业,广泛应用于光伏、新能源汽车等行业实验室和生产线。

产品特点

  1、采用SPWM技术、FPGA数字处理技术和大功率开关电源技术,功率密度高;

  2、具有交流(AC),直流(DC),交流+直流(AC+DC)等输出模式;

  3、具备100%能量回馈电网功能,电源能够四象限运行;

  4、能够实现三相并单相,并联后单相输出能够达到整机最大容量;

  5、谐波2-50次合成功能,间谐波合成带宽3000Hz;

  6、具有脉冲输出功能,实现电压暂降测试和模拟实际电网中的干扰;

  7、具有阶梯输出功能,阶梯测试模式提供简单自动切换的功能来改变输出电压,呈阶梯型变化而非逐渐变化;

  8、具有序列输出功能,序列测试模式的输出波形是所有序列号配置的组合。使用者可以依据需求编辑出所需要的输出电压的顺序;

  9、5寸液晶显示,体积小,重量轻,高度4U,满足标准机柜安装要求;

  10、标配RS232、Ethernet通讯接口,可选配RS485、GPIB通讯接口;

  11、上位机软件,可通过上位机实现任意波形和设置参数的导入导出。

产品应用

AC+DC输出模式:AC、DC、AC+DC三种输出模式。


启动停止角度:常规模式启动波形可以设置启动与停止角度,方便测试浪涌电流。


输出波形可设:三相输出波形可独立选择正弦波、方波、三角波、钳制正弦波、30组内建波,6组用户自定义波形。


序列模式:通用可编程设置,各相的交流电压、直流电压、频率、相位、波形、时间根据单步设定进行独立设置,可进行触发相位、循环次数的设置,三相输出可分别设置参数,并可实现任意相位突变/穿越等测试。序列组合丰富,参数设置自由度高,通过设置不同序列的组合参数可完成高低穿测试;最小编程设置时间1ms,可完成1ms停止测试;每相中的每个序列都可以独立设置6种波形的其中一种。



脉冲模式:可周期性的改变输出状态,电源输出会在常规电源与脉冲电压之间进行周期性的变化,各相交流电压、直流电压、频率、角度、波形、时间等均可独立设置。



步进模式:又称阶梯模式,输出电压从初始值开始按照设定的步进量机型递加或递减,每相的交流电压、直流电压、频率均可以独立设置初始值与变化量,每相的角度、波形、步进次数、步进时间也可以单独设置。



谐波合成:电源具备谐波编辑功能(2-50次),可在标准正弦波基础上添加各次谐波,具备3组百分比谐波存储组、3组幅值谐波存储组可快捷调用,各相的基波电压、谐波含量、角度等均可以独立设置。百分比模式下可设置各次谐波含量及角度,单次谐波可达30%,总谐波含量无限制,谐波叠加次数无限制。幅值模式下谐波分量设置具体的电压值,不再和基波电压有百分比的关联。



间谐波合成:电源具备间谐波编辑功能,可在标准正弦波基础上添加间谐波,可设置间谐波触发角、起止频率、含量和扫描时间,间谐波频率范围16-3000Hz。



操作:5寸彩色电容触摸屏、旋钮能够设置常规模式电压与频率,按键负责常规模式的启动与停止。



上位机:标配上位机软件,图形化的操作界面,方便快捷。

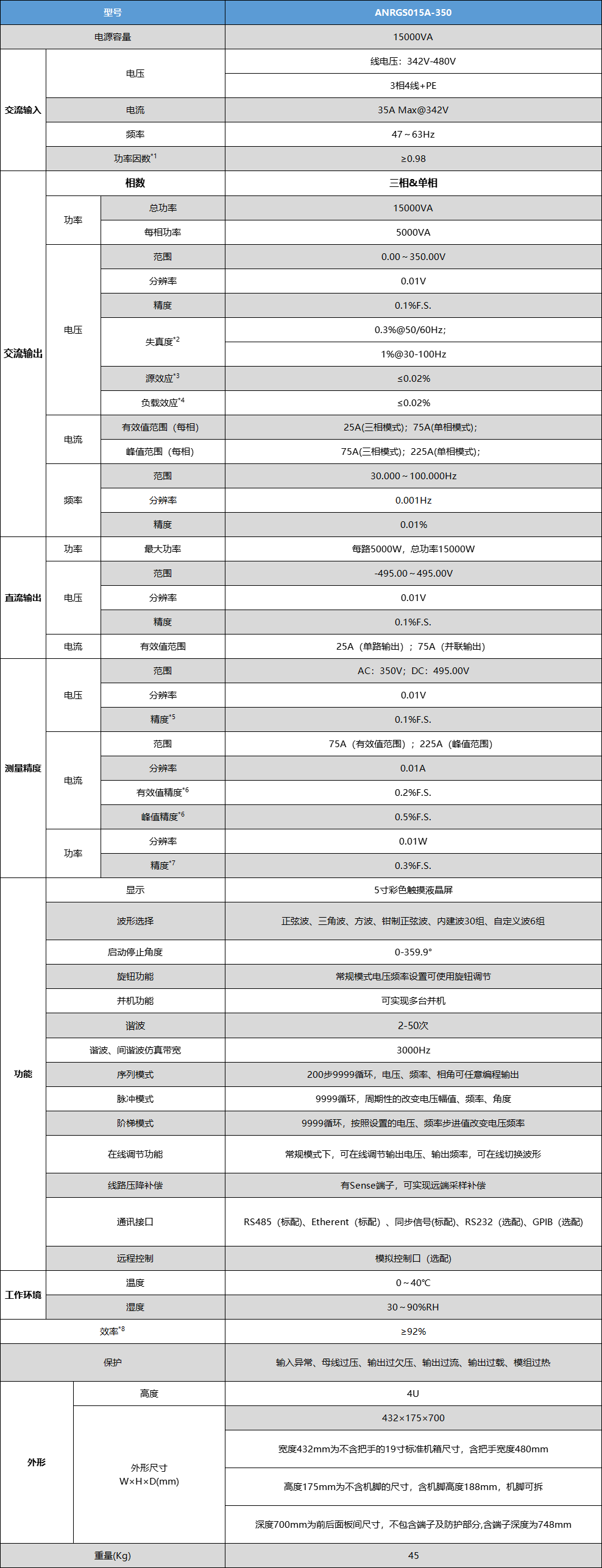

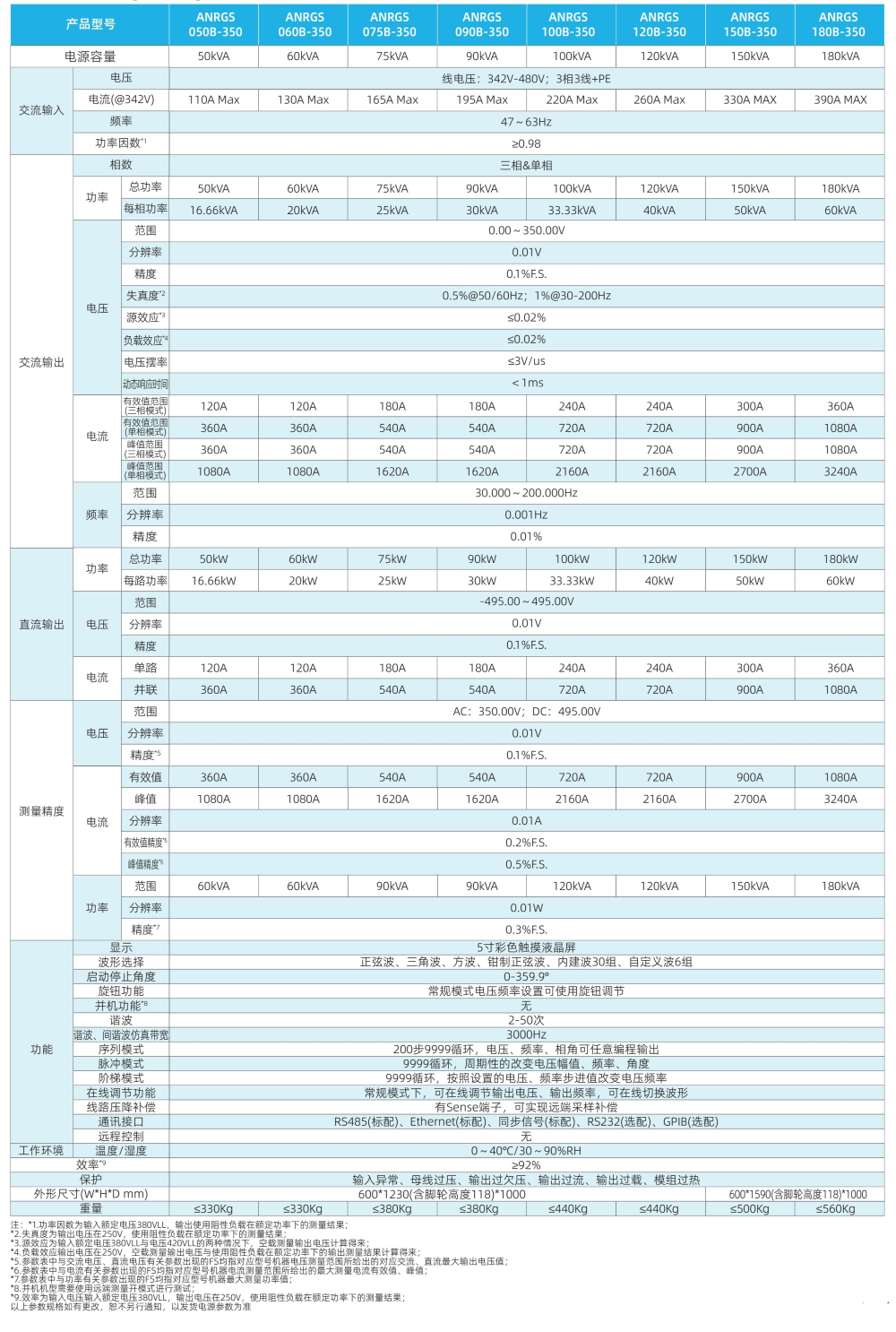

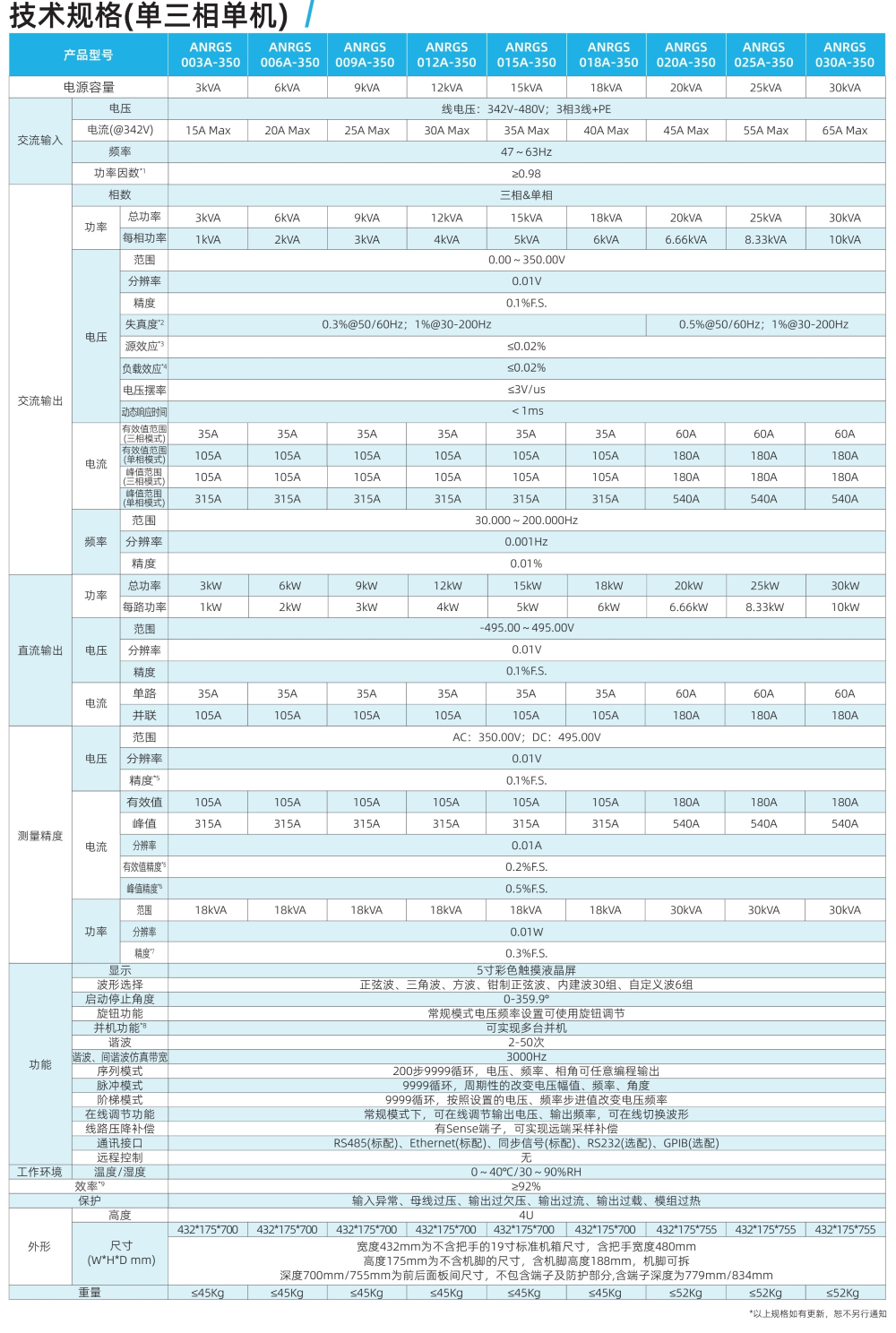

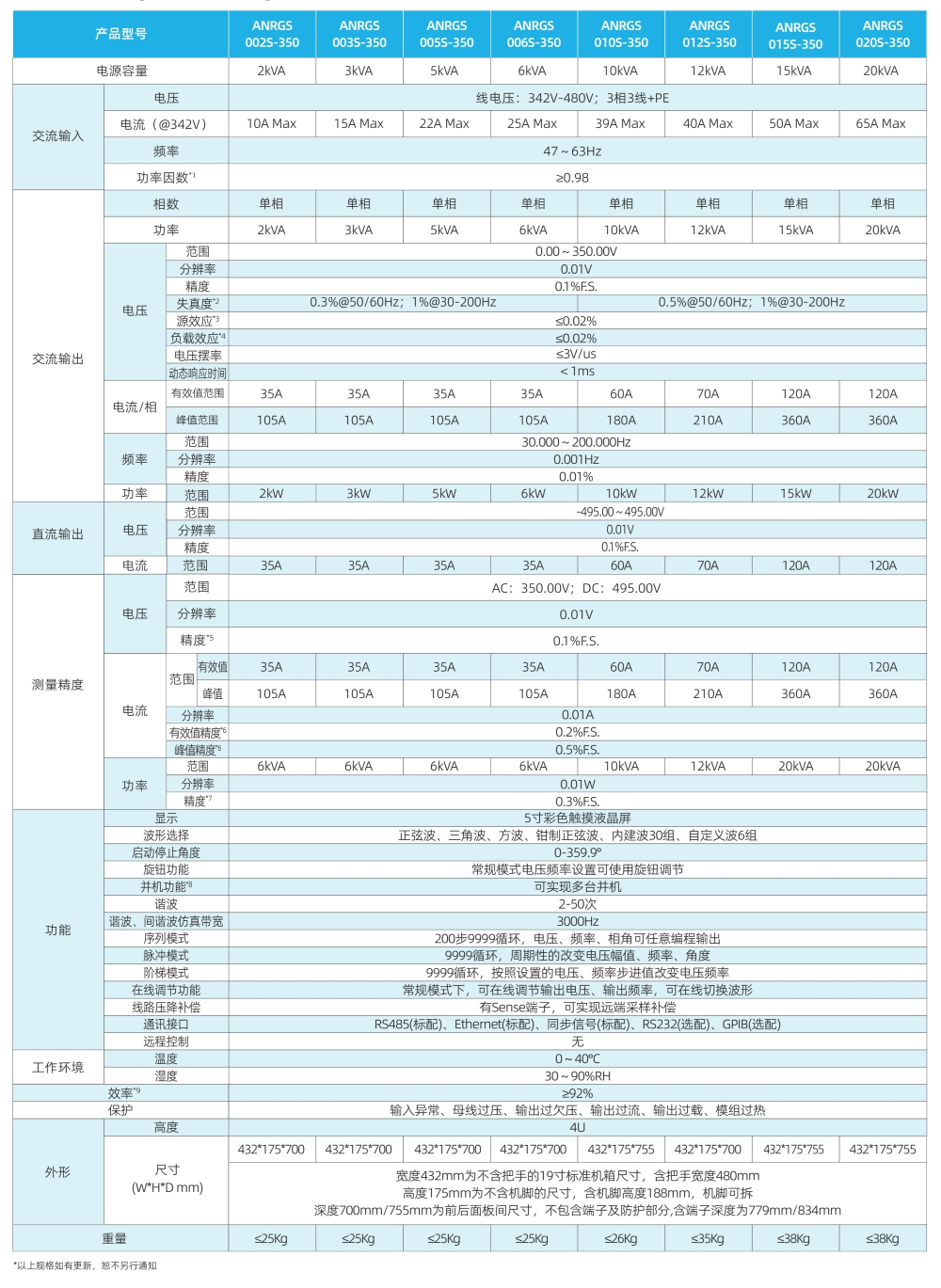

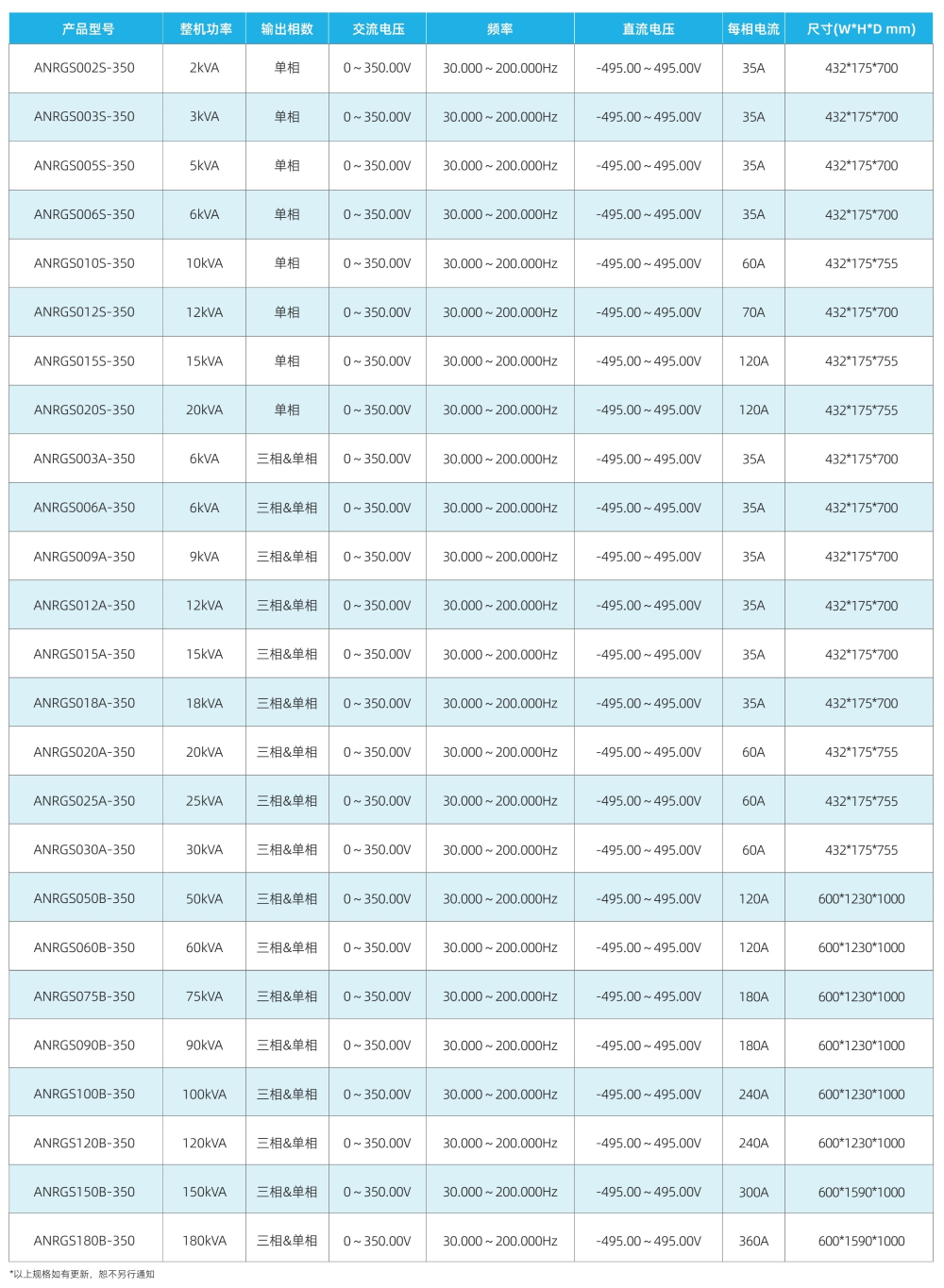

技术规格
