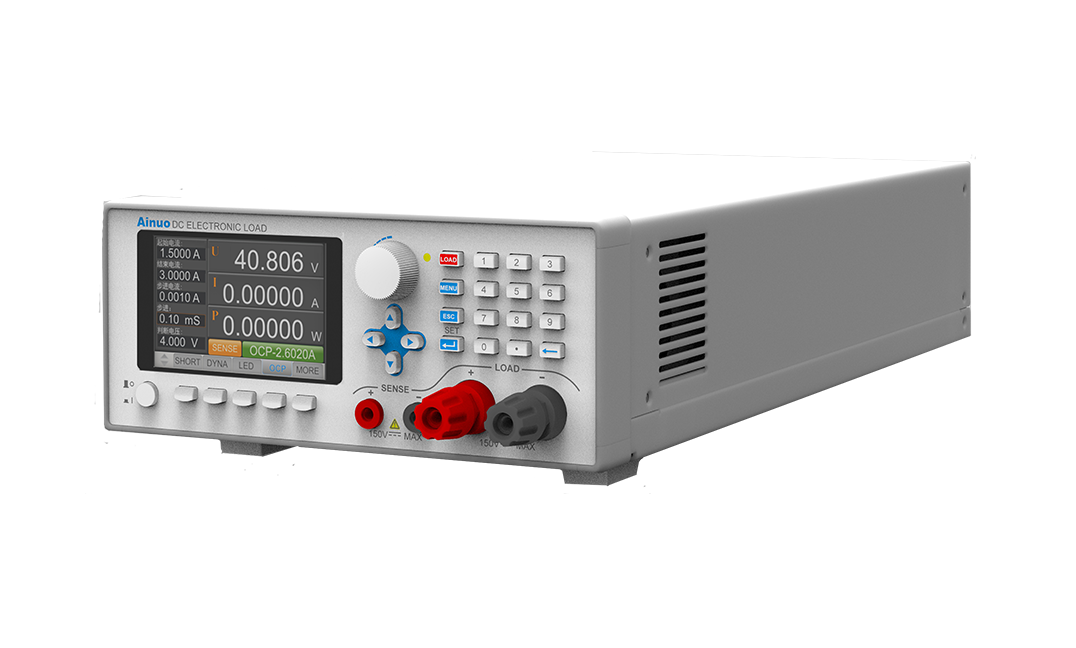

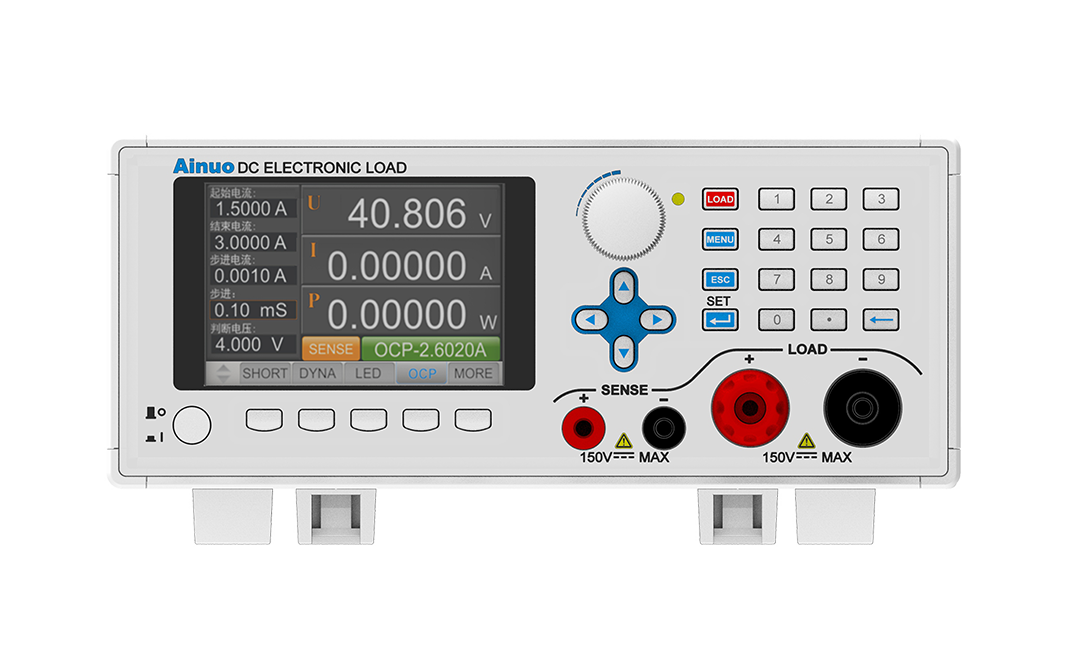

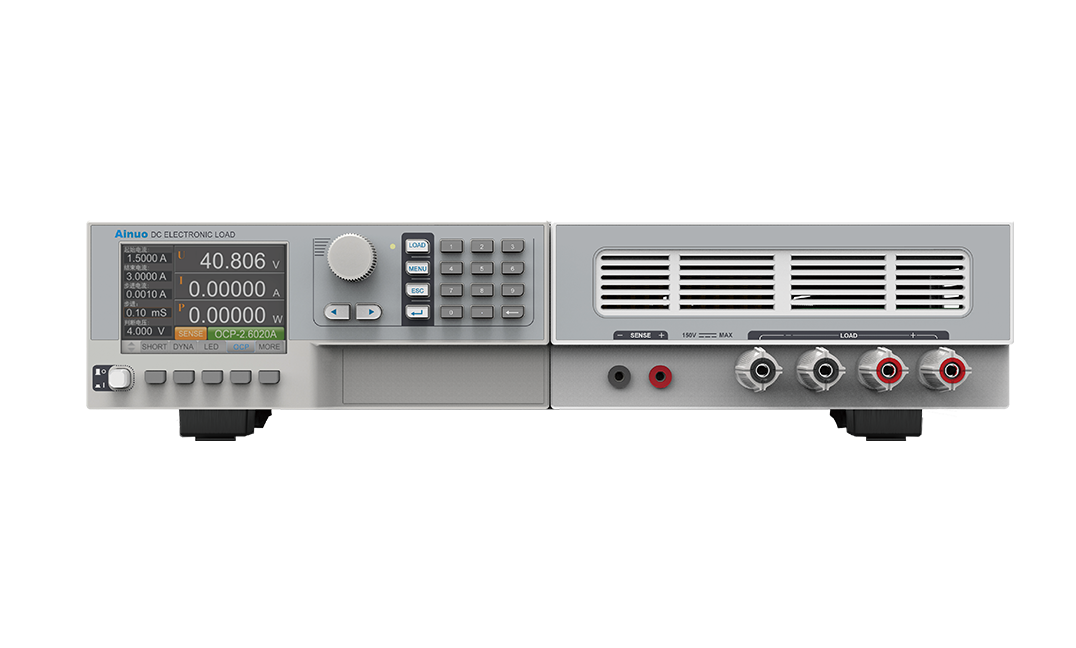

小功率直流电子负载
型号:
AN23500系列
应用:
开关电源测试、服务器电源、通信电源的测试、适配器、充电器、充电宝测试、电池放电测试等
产品概述 产品特点 产品应用 技术规格
产品概述

■   精密测量技术,支持电压0.015%+0.03%F.S.、电流0.03%+0.05%F.S.以及功率0.1%+0.1%F.S.的准确度;

■   内置动态负载拉载模式,动态频率最高25kHz,并具备Vpk+/-测试功能;

■   内置LED模式,可以模拟LED负载,测试LED电源;

■   微小的动态过冲幅度,小于设定电流的30%;

■   内置定电流、定电压、定电阻、定功率,短路模拟,过流保护测试,序列化测试等、AUTO自动测试多项功能;

■   保护功能完备,支持过电流过电压过温反接保护等;

■   内置温度采集电路以及调速型风机控制;

■   内置电池模式,适用于放电测试进行电量积分;

■   接口灵活,标配RS232,选配RS485;

■   轻量化,使用ABS+PC材质注塑外壳,美观大方,提升质感。


产品特点

产品型号


● 基本模式

AN23500系列负载内置四大基本模式:定电压模式、定电流模式、定电阻模式、定功率模式,可以满足广泛的测试需求。
● 复合模式
AN23500系列负载内置四大复合模式:软启动模式、加载卸载模式、CC+CV模式、CR+CV模式,可以满足广泛的测试需求。

● BATY模式——电池测试专用模式
针对电池,AN23500系列负载提供定电池容量测试模式,可以通过CC定电流的方式进行放电。具备电压阈值判断,当电池电压降低至电压阈值时负载自动停止拉载,关闭电池的电流输出防止出现电池过放造成被测电池损坏。结果显示,负载实时提供放电电量显示,单位为Ah。BATY模式也适用于超级电容以及其他类似的放电测试场合。

● 可调负载上升/下降斜率
AN23500系列负载,可根据客户不同需求,设置不同的电流上升/下降速度。电流变化速率:2.5A/us;时间范围为20us-999999ms,分辨率为20us。

● LED模式——模拟LED特性负载模式

AN23500系列负载内置模拟LED特性负载模式,以右图所示模型进行拉载,模拟LED导通前电流为0以及导通后按照伏安曲线上升的特点。利用电子负载进行模拟拉载,有效替代使用LED灯条以及电阻负载的光污染、参数不稳定问题。

● CCD模式——快速动态测试
AN23500系列负载内置高速动态拉载测试功能,动态变化可高达25kHz。包含连续、脉冲、触发三种工作方式。如下图所示,可以设定电流的高低拉载值、拉载时间、上升下时间等。在进行动态拉载的同时,负载还提供电压峰峰值的测量,采样频率高达25kHz。

● LIST模式——序列化拉载功能
AN23500系列负载内置序列测试功能最多可以编辑8组数据,每组可编辑200步,每步可编辑执行时间,时间范围为0-100s。在电池放电、伺服器、通讯电源混合负载调变等场合,提供不同的拉载电流波形,作为动态电流测试的有效补充办法。

● Auto模式——自动测试功能
AN23500系列负载内置序列测试功能最多可以编辑8组数据,每组可编辑50每步可编辑为空载、定电流、定电压、定功率、定电阻、短路6种工作模式,可以编辑测试比较电流、电压、功率、电阻4种参数类型,可以编辑延时测试时间参数,延时时间为0.2~100s,兼顾测试的快捷性与准确性。

● 高精准测量
AN23500系列负载,在电压、电流测量方面均提供两个档位。以AN23514为例,电压有20V/150V两个档位,同时满足低压、高压两种区间的需求;电流具有24A/240A,可以针对不同应用场合的电流提供更精准的测量值。采用高精度A/D、D/A芯片,部分型号支持电压0.015%+0.03%F.S.、电流0.03%+0.05%F.S.以及功率0.1%+0.1%F.S.的准确度。

● 远端测量
AN23500系列负载,具有远端测量功能,当负载消耗电流比较大时,负载端子、负载与被测源之间的连接线等产生的压降较大,不能被忽略。为保证测量精度,负载增加远端测试功能(SENSE功能)。当拉载电流较大或者对电压要求较严格的测试项目,请使用远端测试功能。同时,SENSE端子置于操作面板前端,方便接线操作。

● I Monitor——电流监控
AN23500系列负载,提供一个电流模拟信号输出端子(BNC),该端子以0~5.5V模拟量输出信号代表对应的0~最大电流,可以直接通过该BNC端子与外部电压表或示波器连接,实现电流波形的实时监控,节省了额外的电流探头。

● 精准锁定电源保护点
AN23500系列负载,具有OCP功能,当待测源输出电流过大时,会带来损坏风险,因此,待测电源多数会有过电流保护功能:当过载时,降低输出电压或者停止输出。为此,负载提供这种情况的测试模式——过电流测试(OCP)功能。
设置好拉载电流与判断电压后,当负载检测到电压小于等于判断电压后,停止拉载,同时将发生保护瞬间的电流在显示屏上显示出来,并根据该保护点进行结果判断。

● 全方位保护
AN23500系列负载,可靠性高,具有多种保护报警机制,包括:OVP(过压保护)、OCP(过流保护)、OTP(过温保护)、OPP(过功率保护)、RVP(反接保护)、SSP(SENSE保护)。

产品应用

■   开关电源测试
■   服务器电源、通信电源的测试
■   适配器、充电器、充电宝测试
■   电池放电测试
■    汽车电子测试,如保险丝、控制盒等
■   继电器模拟负载测试
■   军工航天电源测试
■   直流电源供应器以及电力电子元器件测试

技术规格


               型号
模式
AN23511V2AN23512V2AN23512BV2
定电流模式(CC)量程0-3A0-30A0-6A0-60A0-3A0-15A
设置分辨力0.1mA1mA0.1mA1mA0.1mA1mA
精度0.03%+0.05%F.S.0.03%+0.05%F.S.
定电压模式(CV)量程0.1-20V0.1-150V0.1-20V0.1-150V0.1-60V0.1-600V
设置分辨力1mV10mV1mV10mV1mV10mV
精度0.03%+0.02%F.S.0.03%+0.02%F.S.0.03%+0.02%F.S.0.03%+0.05%F.S.
定电阻模式(CR)
(当输入电压和电流值≥满量程的10%)
量程0.03Ω-99.999Ω /
 100Ω-999.99Ω /
 1000Ω-9999.9Ω
0.03Ω-99.999Ω /
 100Ω-999.99Ω /
 1000Ω-9999.9Ω
设置分辨力0.001Ω / 0.01Ω / 0.1Ω0.001Ω / 0.01Ω / 0.1Ω
精度Vin/Rset*(0.2%)+0.2%IF.S.Vin/Rset*(0.2%)+0.2%IF.S.
定功率模式(CP)
(当输入电压和电流值≥满量程的10%)
量程100W/150W100W/300W
设置分辨力1mW/10mW1mW/10mW
精度0.1%+0.1%F.S.0.1%+0.1%F.S.
电压测量值量程0-20V0-150V0-20V0-150V0-60V0-600V
测量分辨力1mV10mV1mV10mV1mV10mV
精度0.015%+0.03%F.S.0.015%+0.03%F.S.0.015%+0.03%F.S.0.015%+0.05%F.S.
电流测量值量程0-3A0-30A0-6A0-60A0-3A0-15A
测量分辨力0.01mA0.1mA0.01mA0.1mA0.01mA0.1mA
精度0.03%+0.05%F.S.0.03%+0.08%F.S.0.03%+0.05%F.S.0.03%+0.08%F.S.0.03%+0.05%F.S.0.03%+0.08%F.S.
功率测量值
(当输入电压和电流值≥满量程的10%)
量程100W/150W100W/300W
测量分辨力1mW/10mW1mW/10mW
精度0.1%+0.1%F.S.0.1%+0.1%F.S.
电池测试功能输入电压:设置最大电压;电流分辨率:该档位电流分辨率;时间范围:0-99.999H
动态测试功能测试频率:0-25KHz;电流变化速率:2.5A/us;时间范围为20us-999999ms,分辨率为20us
电流软启动时间0-999999ms,时间精度为20us
短路功能大于等于该档位量程的1.1倍
温度工作温度0~40℃0~40℃
贮藏温度-25~70℃-25~70℃
尺寸W*H*D(mm)213*88*401213*88*401
质量Kg6.66.76.6


               型号
模式
AN23513AN23513B
定电流模式(CC)量程0-12A0-120A0-3A0-30A
设置分辨力1mA10mA0.1mA1mA
精度0.05%+0.05%F.S.0.1%+0.05%F.S.0.03%+0.05%F.S.
定电压模式(CV)量程0.1-20V0.1-150V0.1-60V0.1-600V
设置分辨力1mV10mV1mV10mV
精度0.03%+0.02%F.S.0.03%+0.02%F.S.0.03%+0.05%F.S.
定电阻模式(CR)
(当输入电压和电流值≥满量程的10%)
量程0.03Ω-99.999Ω /
100Ω-999.99Ω /
 1000Ω-9999.9Ω
设置分辨力0.001Ω / 0.01Ω / 0.1Ω
精度Vin/Rset*(0.2%)+0.2%IF.S.
定功率模式(CP)
(当输入电压和电流值≥满量程的10%)
量程100W/600W
设置分辨力1mW/10mW
精度0.1%+0.1%F.S.
电压测量值量程0-20V0-150V0-60V0-600V
测量分辨力1mV10mV1mV10mV
精度0.015%+0.03%F.S.0.015%+0.03%F.S.0.015%+0.05%F.S.
电流测量值量程0-12A0-120A0-3A0-30A
测量分辨力0.1mA1mA0.01mA0.1mA
精度0.05%+0.05%F.S.0.1%+0.08%F.S.0.05%+0.05%F.S.0.1%+0.08%F.S.
功率测量值
(当输入电压和电流值≥满量程的10%)
量程100W/600W
测量分辨力1mW/10mW
精度0.1%+0.1%F.S.
电池测试功能输入电压:设置最大电压;电流分辨率:该档位电流分辨率;时间范围:0-99.999H
动态测试功能测试频率:0-25KHz;电流变化速率:2.5A/us;时间范围为20us-999999ms,分辨率为20us
电流软启动时间0-999999ms,时间精度为20us
短路功能大于等于该档位量程的1.1倍
温度工作温度0~40℃
贮藏温度-25~70℃
尺寸W*H*D(mm)426*88*460
质量Kg12.412
