一、行业背景

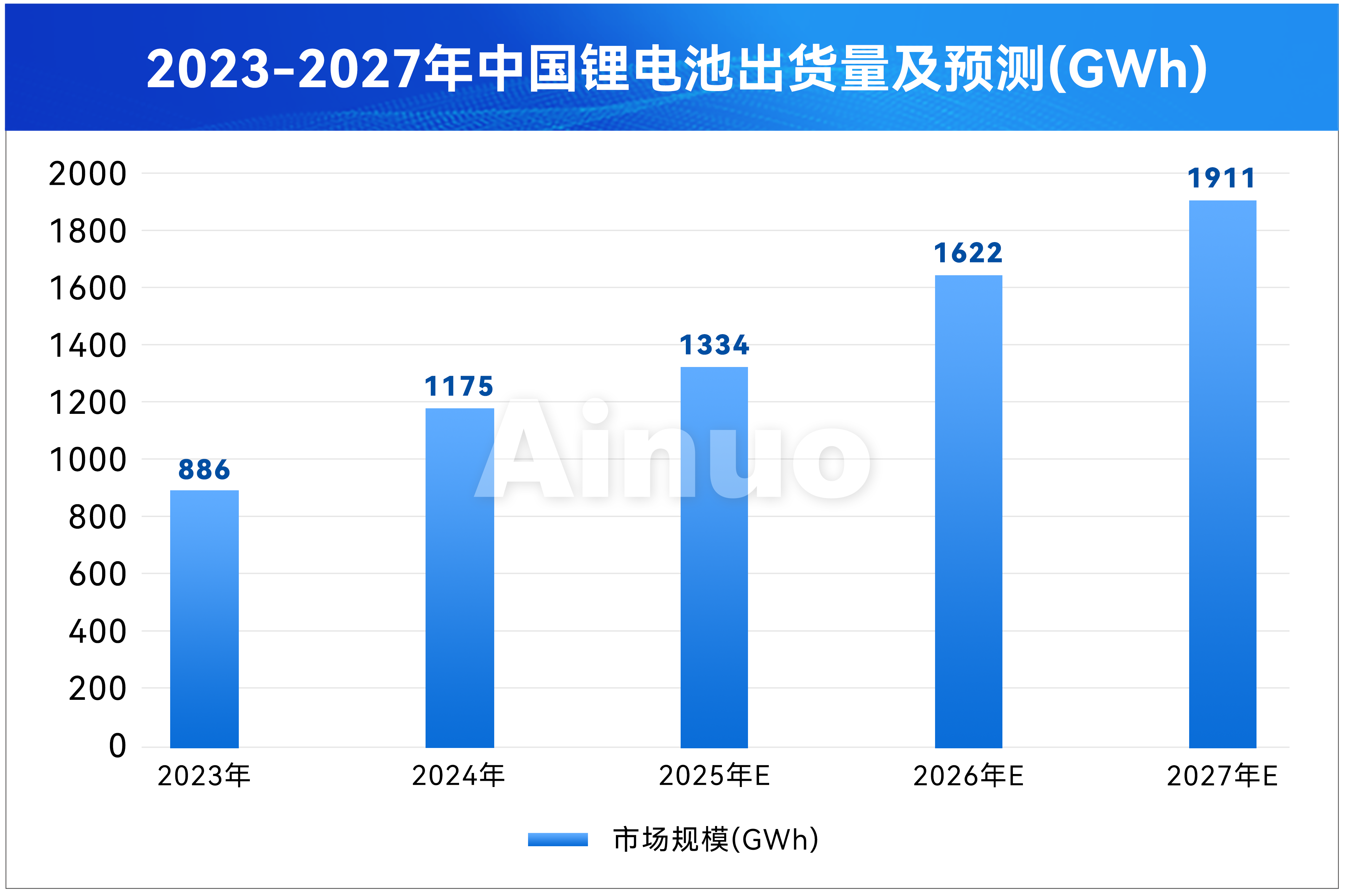

　　在电动汽车、储能领域的需求驱动下，我国锂电池产业保持增长态势。根据GGII数据显示，2024年我国锂电池出货量为1175GWh，同比增长32.6%，预计2027年出货量将超过1911GWh，年复合增长率达 21.2%。

　　二、应用需求

　　电化学阻抗谱EIS作为一种无损检测技术，在锂电池的研发、生产与全生命周期管理中发挥着核心作用。在研发端，其通过捕捉锂离子传输行为，量化分析SEI膜形成、电荷转移及扩散系数等关键参数，直接指导材料选型与结构设计。在生产端，其多频率阻抗分析能精准识别浸润不良、界面缺陷等隐患，有效提升电芯一致性。

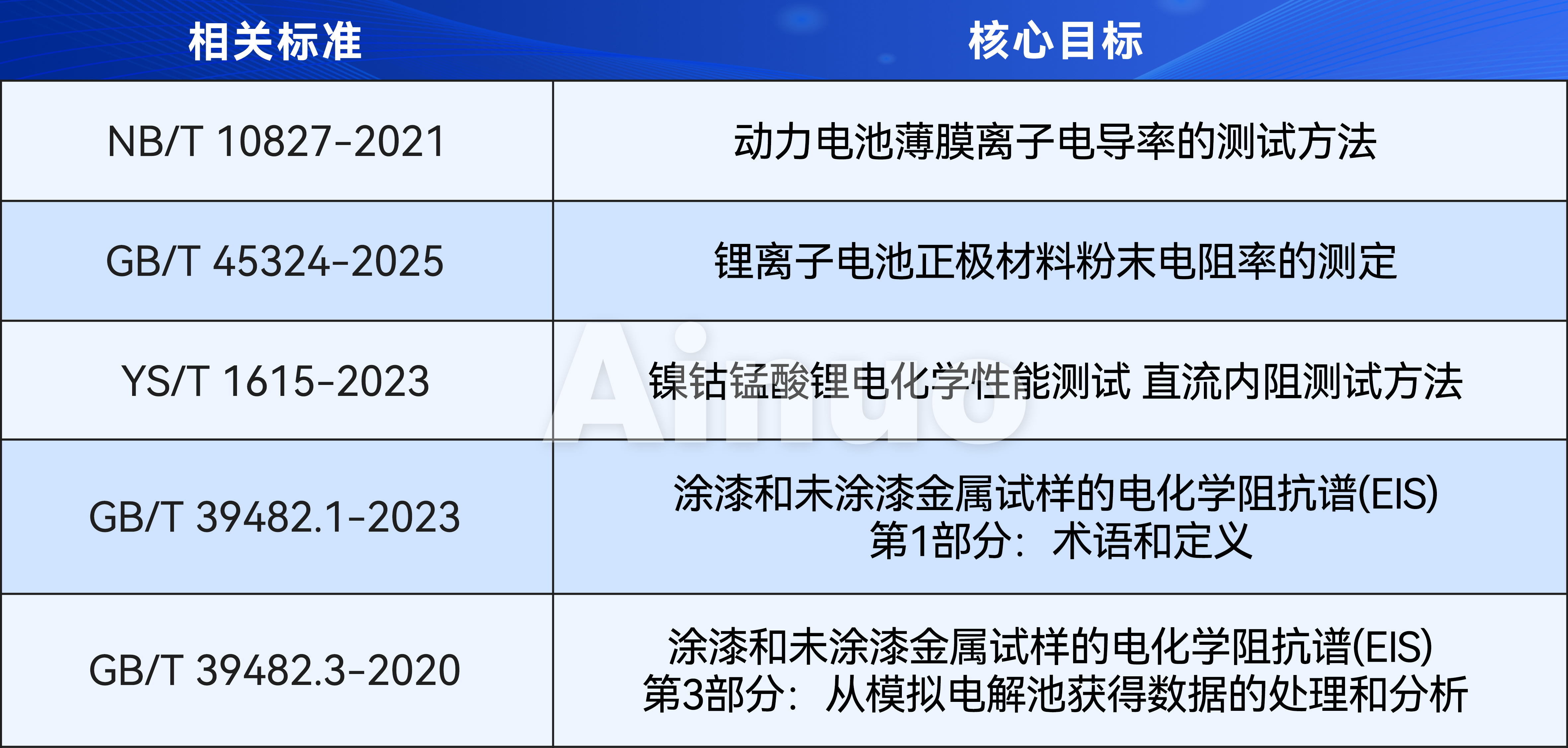

　　(一)相关标准

　　三、解决方案

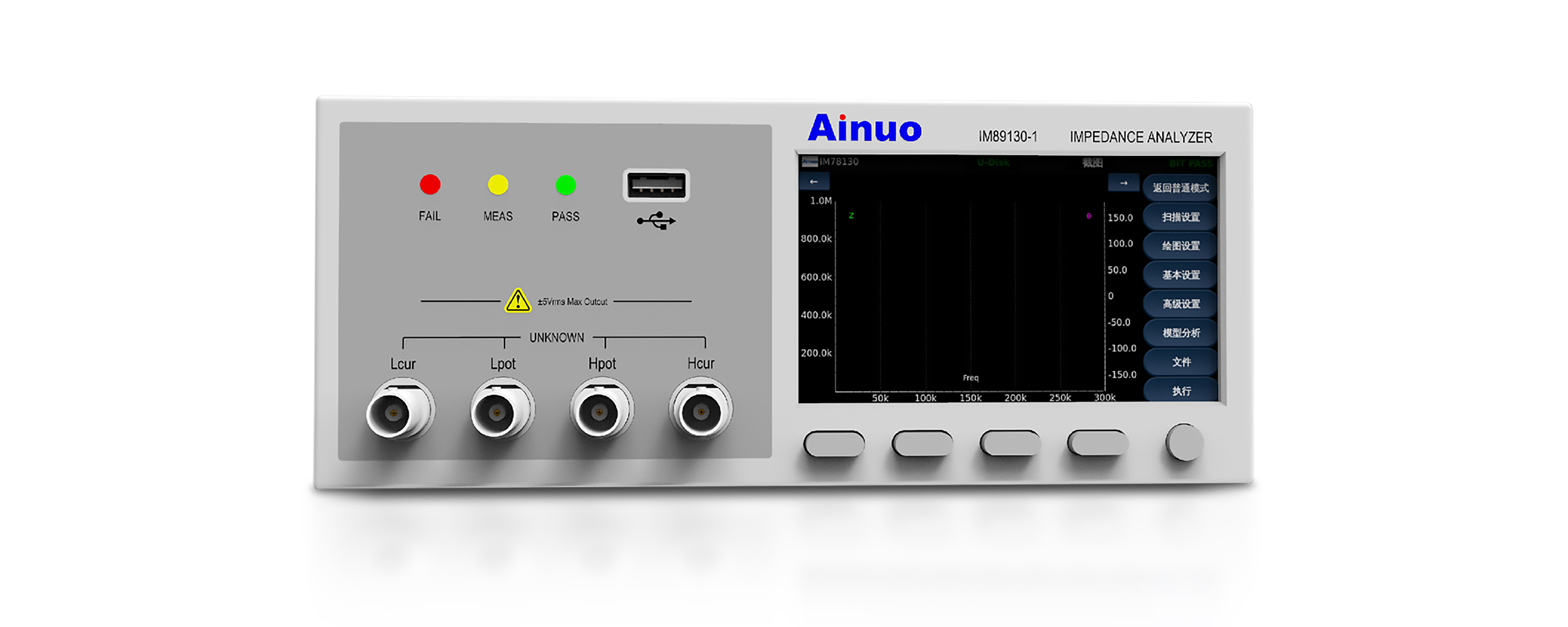

　　艾诺IM89130是一款精密电化学阻抗分析仪，专为电化学元件和电子元器件的精确阻抗测量与分析而设计。IM89130电化学阻抗分析仪集宽频率、高速度、高精度和多功能于一体，其频率范围覆盖1mHz至300kHz，最快测量速度可达2ms，基本精度高达±0.05%。它不仅支持基础的LCR测量，还具备扫描测量、Cole-Cole分析和等效电路分析等高级功能，可广泛应用于电池内阻测量与模型分析，以及电池材料的电导率、介电常数等关键参数的测试。

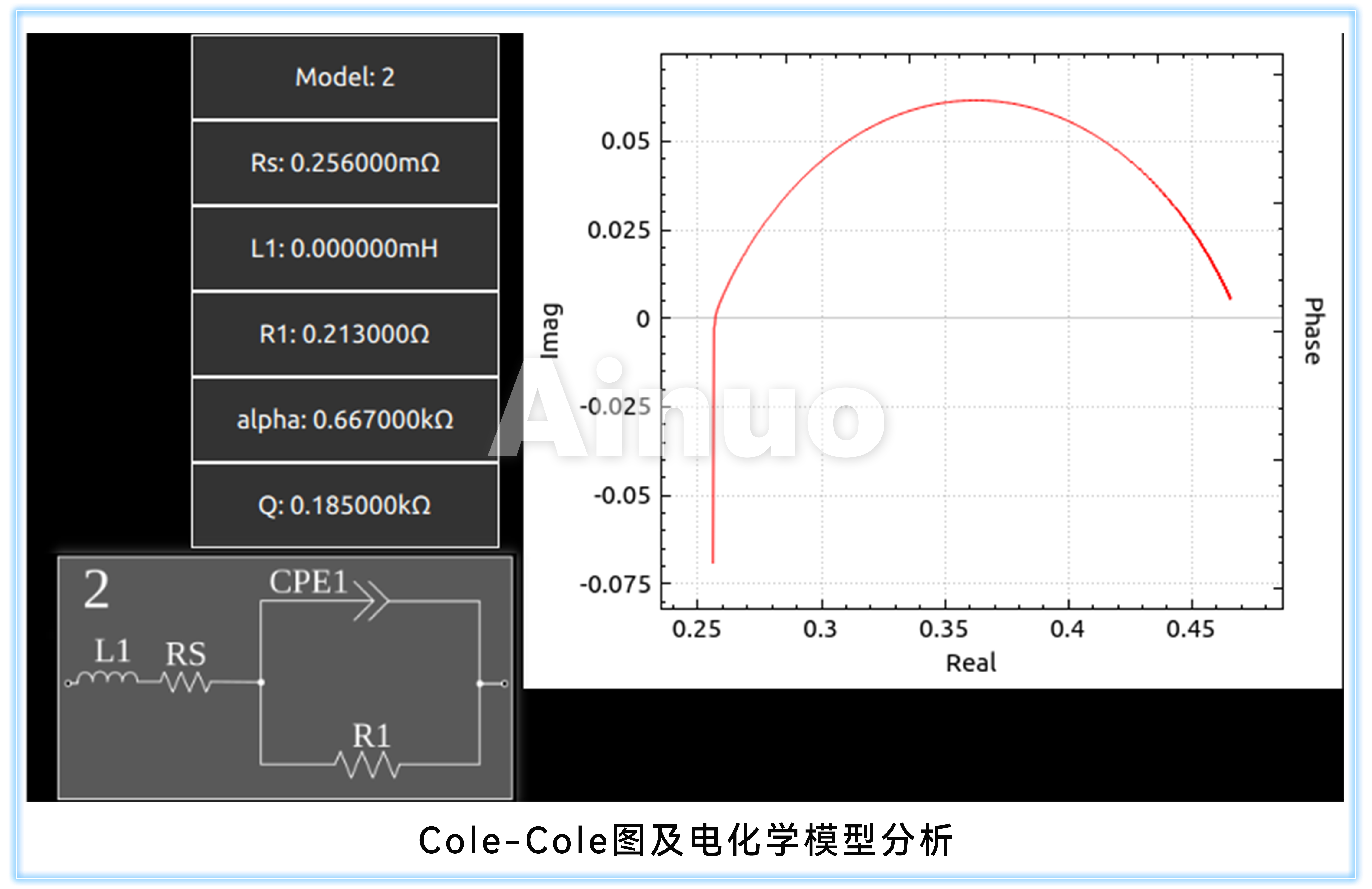

　　IM89130电化学阻抗分析仪可实现对电化学系统的自动扫频，生成Cole-Cole图，并基于Cole-Cole图进行电化学模型分析，从而评估电化学系统的溶液电阻、双电层电容、电荷移动电阻等特性。

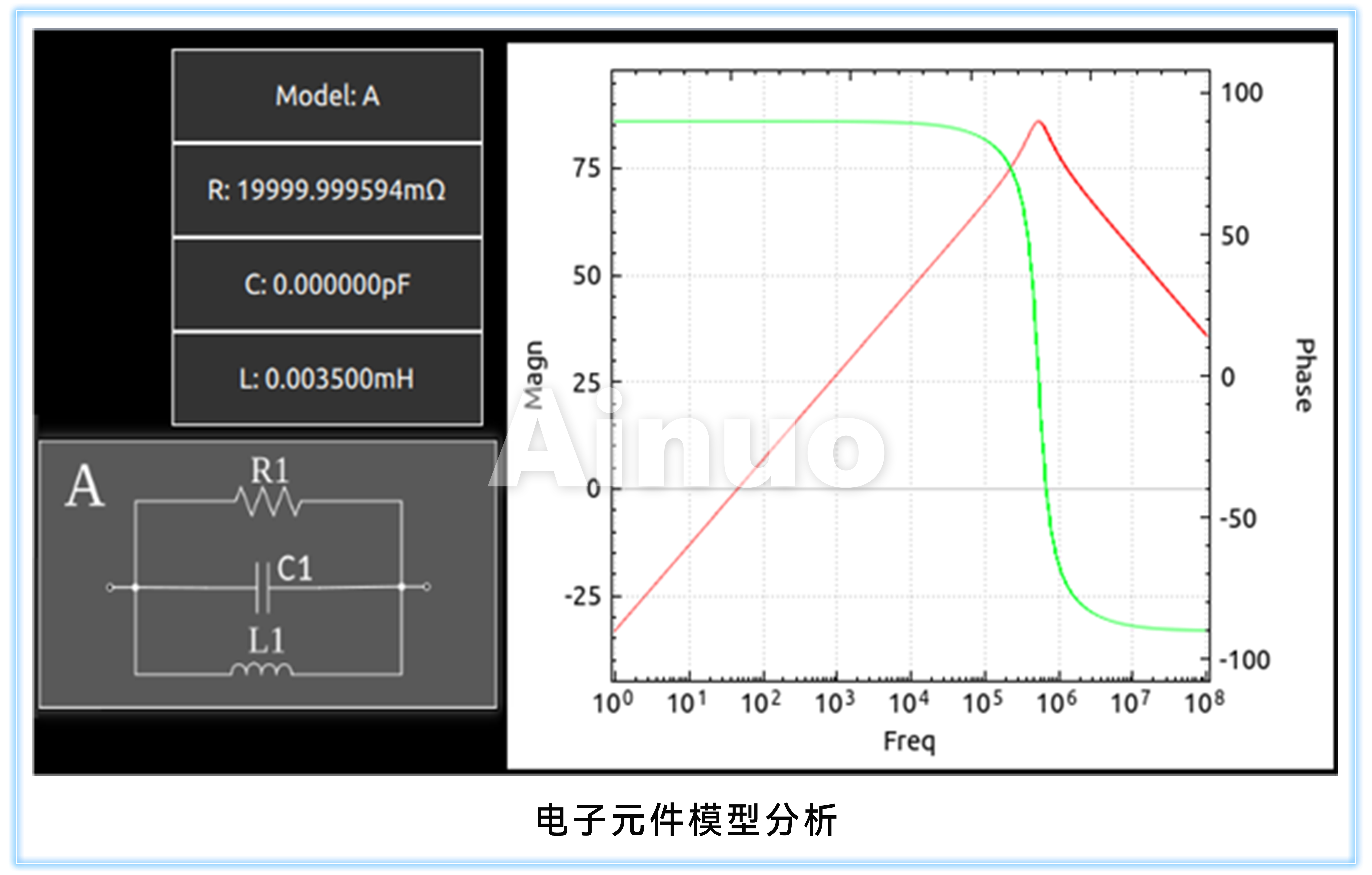

　　IM89130同样可对普通电子元器件进行扫频和等效模型分析，获取元件的寄生参数信息。

　　(一)产品优势

　　宽频率

　　可测量DC以及1mHz~300kHz频率范围内的阻抗数据，搭配最高1mHz的频率分辨率，可满足电池、电化学材料离子运动的低频测量需求，以及电池、电化学材料、电子元器件、半导体器件的高频测量需求。

　　高精度

　　应用先进的自动平衡电桥技术，在大范围的测量条件下都可以达到0.5%的基本测量精度，最高基本测量精度达0.05%，精度保证范围和测量精度均高于同频段阻抗分析仪。

　　高测试速度

　　可实现最快2ms的高速测量。

　　高重复精度

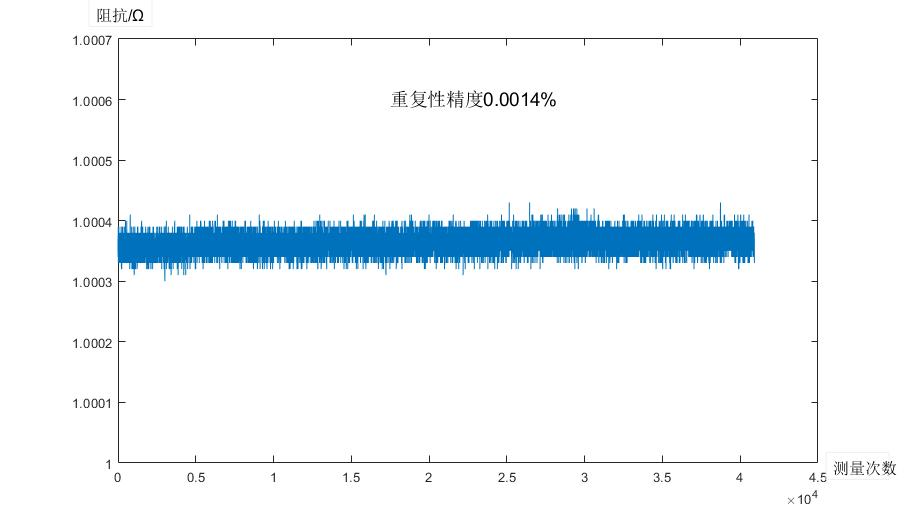

　　下图是在1kHz频率，slow2模式，1Ω量程，测量1Ω电阻时的曲线，测量次数4万次，重复性精度小于0.002%。

　　多测量参数

　　包含常规测量参数在内，可实现18种参数的测量，增加了损耗因数D、品质因数Q、电导率σ、介电常数ε以及温度T的测量，方便了变压器、电感、电容、电化学材料、直流电阻、半导体、压电器件的测量需求。

　　等效电路分析功能

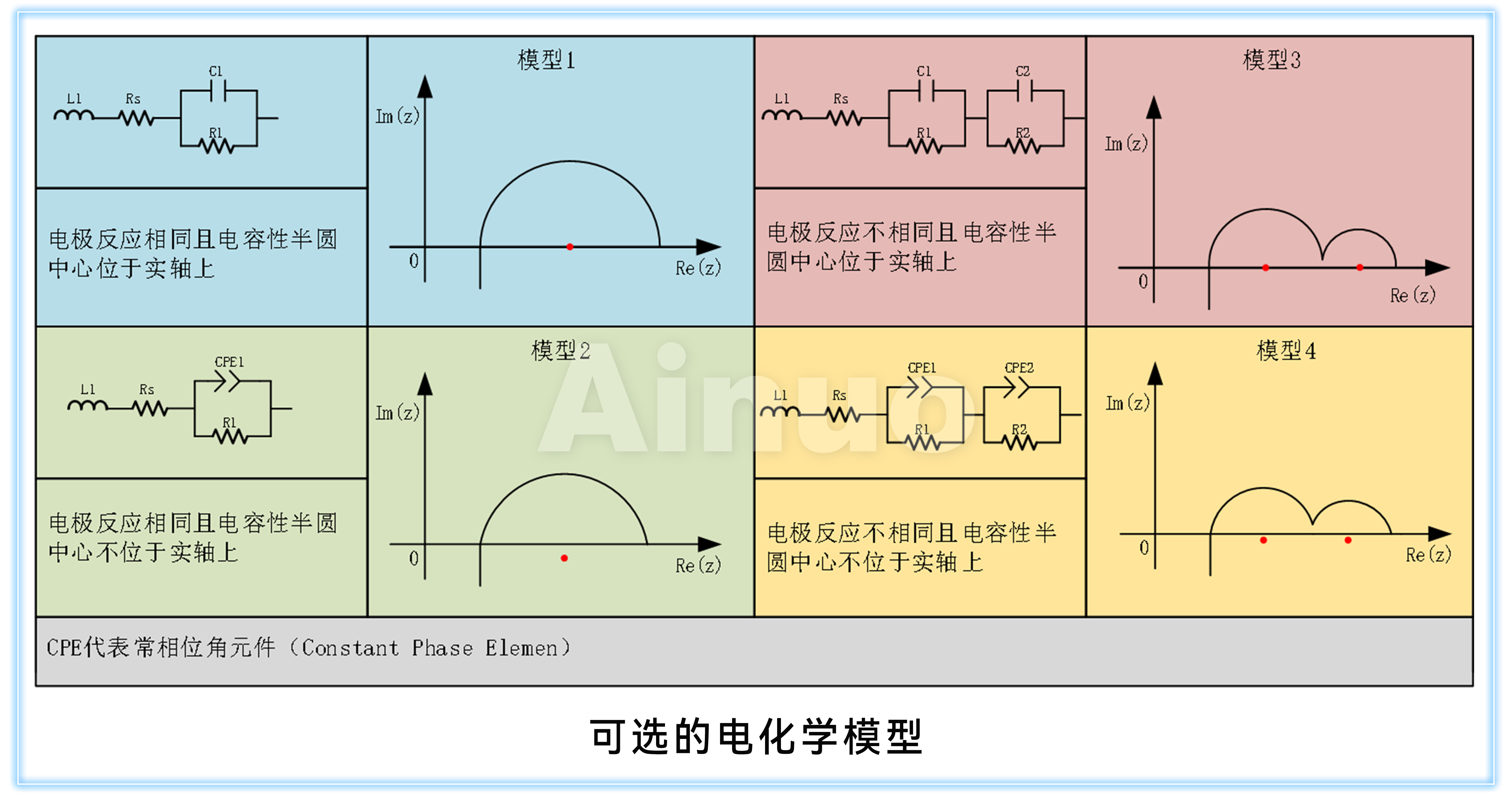

　　电化学元器件、电子元器件均可被等效成简单电路模型。IM89130电化学阻抗分析仪提供4种电化学、5种电子元器件等效电路模型，用于分析器件，可拟合得到对应模型的等效电路参数，并根据拟合曲线与测试曲线进行对比。

　　结语

　　艾诺仪器为锂电池行业提供全流程测试解决方案，从实验室研发到产线质量管控，从单体电芯到模组级检测，IM89130电化学阻抗分析仪以精准、高效、灵活的性能，为锂电池行业提供全链路测量解决方案。艾诺仪器深耕电气测试领域30年，凭借技术积累优势，高效解决相关行业测试痛点，并获得了众多优秀客户的认可与信任。
